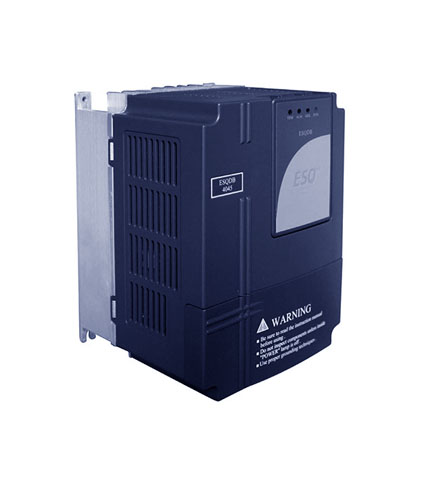

Тормозной прерыватель ESQDB-4045
Назначение:
- Тормозной прерыватель предназначен для подключения тормозного резистора при работе преобразователя частоты в режиме регенеративного торможения
Спецификация

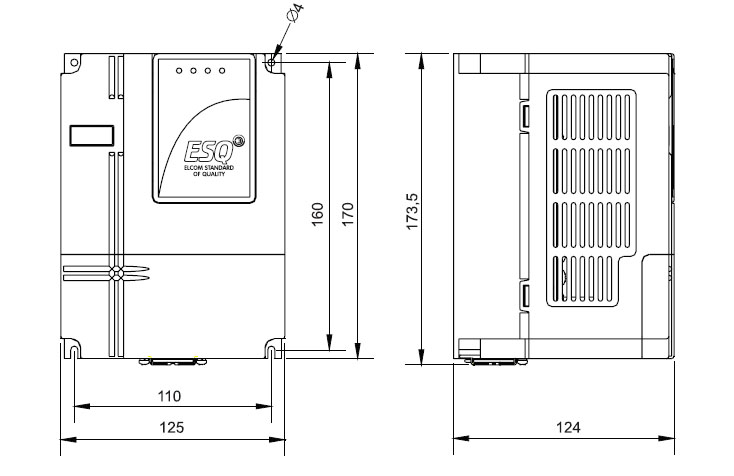

Габаритные размеры тормозного прерывателя ESQDB-4045
Таблица сопротивлений для ESQDB-4045:
Мощность ПЧ, кВт | Кол-во прерывателей | Суммарное минимальное сопротивление, Ом | Мощность расcеивания, кВт (при ПВ 20 %) |
| 18,5 | 1 | 32 | 4,8 |
| 22 | 1 | 27,2 | 4,8 |
| 30 | 1 | 20 | 6 |
| 37 | 1 | 16 | 9,6 |
| 45 | 1 | 13,6 | 9,6 |
| 55 | 2 | 10 | 12 |
| 75 | 2 | 8 | 20 |
| 90 | 2 | 6,8 | 30 |
| 110 | 3 | 5,3 | 30 |
| 132 | 3 | 4,5 | 30 |
| 160 | 4 | 3,4 | 38 |
| 200 | 5 | 2,7 | 48 |
| 220 | 5 | 2,7 | 48 |
| 250 | 6 | 2,3 | 58 |
| 280 | 7 | 1,94 | 68 |
| 315 | 7 | 1,94 | 68 |
| 355 | 8 | 1,7 | 78 |
| 375 | 9 | 1,51 | 88 |
| 400 | 9 | 1,51 | 88 |
| 450 | 10 | 1,36 | 96 |
Приведены данные по минимальному суммарному сопротивлению резисторов при параллельном соединении. Суммарная мощность подключаемых резисторов выбирается исходя из типа нагрузки и режимов работы оборудования.

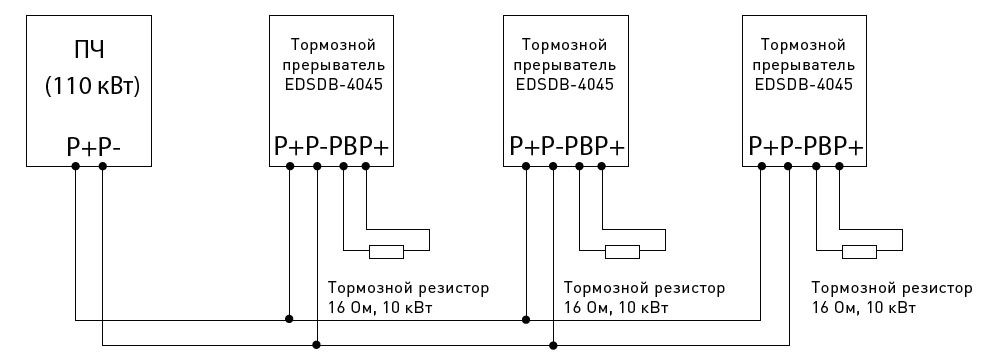

Пример подключения нескольких тормозных прерывателей к ПЧ мощностью 110 кВт. Тормозные прерыватели (3 шт.) и тормозные резисторы подключаются параллельно. Величина суммарного сопротивления (5.3 Ом) определяется законом Ома и достигается при параллельном подключении трех резисторов сопротивлением 16 Ом.
